作者：韩雨潇
单位：中移物联网有限公司
Part 01● 城市物联网平台的可视化编辑器 ●
可视化编辑器是一种基于图形界面的工具，可帮助开发人员通过拖拽、点击等操作替代软件开发中的代码编写、页面设计等任务。相比传统的文本编辑器，可视化编辑器可大大提高开发效率，减少编写代码的时间和精力成本，同时降低代码出错率。
可视化编辑器在物联网平台上的应用越来越广泛。随着物联网设备的增加，物联网应用程序的开发变得越来越复杂和耗时。传统的文本编辑器已难以满足开发人员的需求，因此可视化编辑器的出现为物联网平台的开发提供了便捷的解决方案。
可视化编辑器在物联网平台上的主要作用是简化软件开发过程，提高开发效率。通过可视化编辑器，开发人员可以通过预设的节点组件加上简单的操作完成传统开发过程中的代码编写、设备配置等任务，无需手动编写复杂的代码。此外，可视化编辑器还可以帮助开发人员快速构建物联网应用程序的UI界面，提升用户体验，增强应用程序的使用价值。
Part 02● 可视化编辑器发展趋势 ●
可视化编辑器是近年来软件开发领域的一个重要发展方向。它的出现降低了应用搭建的门槛，同时带来了更高的开发效率和更好的代码质量。下面我们就从可视化编辑器的起源，发展历程，以及未来发展趋势来进行探讨。
可视化编辑器的起源可以追溯到上世纪80年代。当时，有一些软件开发公司开始探索利用图形用户界面(GUI)来开发软件，以替代传统的字符界面。这些图形界面对于用户来说更加直观和易于使用，而且能够提供更好的用户体验。
在这个背景下，可视化编辑器应运而生。最早的可视化编辑器主要用于开发图形界面，它们提供了一些基本的图形元素和布局工具，以帮助开发人员快速构建界面。随着技术的不断发展，可视化编辑器的功能逐渐扩展到了其他方面，如Web开发、移动应用开发等。
随着互联网技术的飞速发展，可视化编辑器的应用范围不断扩大。在Web开发领域，可视化编辑器被广泛应用于构建网页，这些工具后来都逐渐发展为了低代码平台，比如：简道云等等。这些编辑器提供了丰富的模板和组件库，可以帮助开发人员快速构建美观、功能齐全的网站。
随着移动互联网的兴起，移动应用开发成为了可视化编辑器的新应用领域。如今，市面上已经出现了很多优秀的移动应用编辑器，如搭搭云、华为应用魔方AppCube等。这些编辑器不仅可以帮助开发人员快速构建应用程序，还可以提供实时预览和调试功能，方便开发人员进行调试和优化。
除了Web开发和移动应用开发，可视化编辑器在物联网平台上的应用也越来越广泛。物联网平台需要处理大量的设备和数据，因此需要高效的可视化编辑器来帮助开发人员快速构建应用程序，提高开发效率。如今，市面上已经出现了很多优秀的物联网平台可视化编辑器，如阿里云DataV等。
随着技术的发展，可视化编辑器的功能和应用范围将不断扩展和完善。未来，可视化编辑器将更注重用户体验和易用性，提供更多人性化的功能和交互方式。同时，可视化编辑器将更智能化和自动化，利用人工智能和机器学习等技术提高开发效率和软件质量。
此外，可视化编辑器将更注重可扩展性和开放性，允许开发人员通过插件和API等方式来扩展和定制编辑器的功能。这将进一步增强可视化编辑器的灵活性和适应性，满足不同开发人员的需求。
Part 03● 可视化编辑器的数据结构 ●

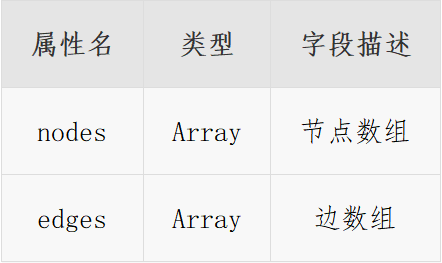

为了准确描述可视化编辑器中节点之间的关系，需要使用节点数组和边数组进行存储。节点数组存储了编辑器画布上的节点信息，而边数组描述了编辑器画布上所有节点之间的连接线信息。

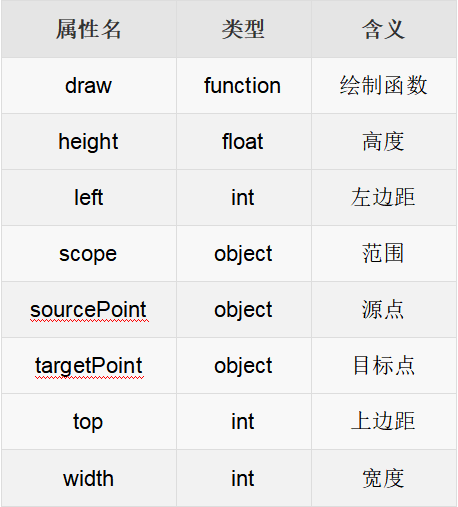

其中Node用来描述节点，设计如下数据结构进行描述👇
编辑器将基于上述数据计算图形所在的坐标，然后使用 draw() 方法绘制当前图形的形状。由于 draw() 方法可以被覆盖，因此可以根据需要设计多种形状的节点。
此外，还可以在节点中新增一些属性，用于表示节点是否具备额外的功能。例如，可以使用 draggable 属性来表示当前节点是否可以被拖拽。
当编辑器绘制完节点后，会使用 Edges 来来描述多个节点之间的关系。

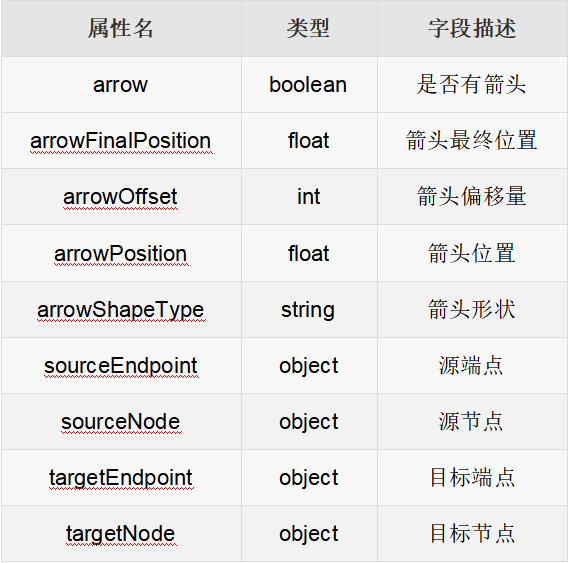

如上表所示，Edges 是连接两个节点的线段。Edges 的属性中，最重要的作用是描述箭头的位置、样式以及箭头所关联的节点。它们可以用来表示节点之间的关系，例如连接、依赖、指向等。在图数据结构中，边通常由两个节点和边权重(可选)组成的三元组。举例来说，下面是一个由 Node1、Node2、Node3 组成的单向链表的图示：
Node1 -> Node2 -> Node3
其中箭头指向表示边的方向，它们连接了相邻的节点，将它们串联起来形成了一个链表。在这个数据结构中，每一个节点都是一个独立的实体，它们通过边连接在一起，形成了流程上的数据结构。
