隔空科技的传感器专利,通过主动发射微波雷达信号并接收经人手反射后的雷达回波信号并识别,以控制抽油烟机的开启和关闭状态,使其具有抗干扰、灵敏度高、控制距离远的特点。集微网消息,近日国内领先的智能微波毫米

隔空科技的传感器专利,通过主动发射微波雷达信号并接收经人手反射后的雷达回波信号并识别,以控制抽油烟机的开启和关闭状态,使其具有抗干扰、灵敏度高、控制距离远的特点。

集微网消息,近日国内领先的智能微波毫米波雷达传感器芯片设计企业宁波隔空智能科技有限公司完成新一轮过亿元融资,隔空雷达芯片全面进入照明、安防、智能家居市场。

现有基于红外线感应的非接触式控制开关的抽油烟机,需要通过感应手势的变化控制抽油烟机的开启与关闭。这样一来,使用者无需担心用手接触有油污的抽油烟机面板或者因手中有厨具造成使用不便。但这种抽油烟机采用红外传感器技术,导致其必须远离热源、隔绝光线较强的环境,此外由于采用红外线收发,对人手的操作范围也有限定。

为此,隔空科技于2018年1月25日申请了一项名为“基于微波雷达手势识别技术的抽油烟机控制器及控制方法”的发明专利(申请号: 201810072246.8),申请人为宁波隔空智能科技有限公司。

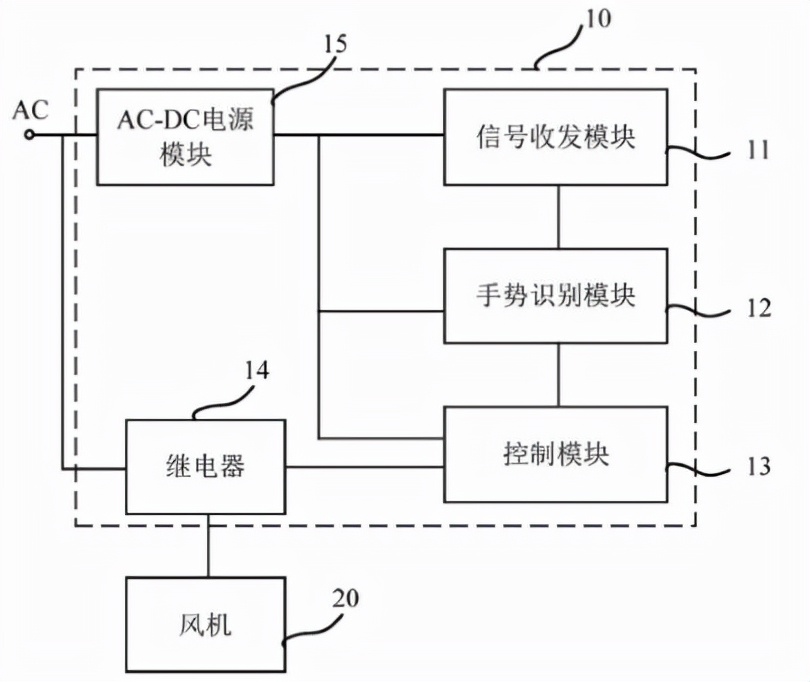

抽油烟机结构示意图

图1 抽油烟机结构示意图

图1为抽油烟机的结构示意图,包括控制器10、风机20,控制器控制风机的开启与关闭,对应于控制抽油烟机的开启与关闭。控制器包括:信号收发模块11、手势识别模块12以及控制模块13。

其中信号收发模块周期性的向一预设范围发射微波雷达信号,并接收经手部反射后的雷达回波信号。预设范围即控制器的监控范围。手势识别模块连接信号收发模块,根据雷达回波信号识别手部的手势动作,并产生与手势动作所对应的识别信号。手势识别模块根据设定的手势识别模型对用户的手势动作及手势动作变化进行识别。识别信号为数字或模拟信号,不同信号对应于不同的识别状态。控制模块与手势识别模块连接,根据手势识别模块产生的识别信号,形成与识别信号对应的控制抽油烟机开启或关闭的控制信号。

抽油烟机还包括继电器,与控制模块连接。继电器闭合状态下,风机接入电路,抽油烟机开启;反之抽油烟机关闭。继电器受控制模块的控制信号控制,通过控制模块控制继电器的闭合与断开,从而控制抽油烟机的开启与关闭。抽油烟机的控制器还包括AC-DC电源模块,连接交流电源,并将交流电源转换为直流电源,向信号收发模块、手势识别模块以及控制模块供电。

抽油烟机控制方法流程示意图

图2 抽油烟机控制方法流程示意图

图1为抽油烟机控制方法的流程示意图, 首先周期性的向一预设范围发射微波雷达信号,并接收经手部反射后的雷达回波信号(S41)。然后根据所述雷达回波信号识别手部的手势动作,产生与所述手势动作所对应的识别信号(S42)。最后形成与所述识别信号对应的用于控制抽油烟机开启或关闭的控制信号(S43)。控制信号包括开启信号和关闭信号两种,开启信号可以通过控制抽油烟机的继电器闭合,使得风机接入电路,抽油烟机开启;反之则抽油烟机关闭。

简而言之,隔空科技的传感器专利,通过主动发射微波雷达信号并接收经人手反射后的雷达回波信号并识别,以控制抽油烟机的开启和关闭状态,使其具有抗干扰、灵敏度高、控制距离远的特点。

隔空科技专注于高性能无线射频以及微波毫米波等技术,作为全球领先的智能传感器芯片专家,公司将进一步加大现有雷达芯片的市场推广,扩大市场占有率,同时推动公司毫米波雷达芯片新品的研发,为社会创造更多的价值。
