吾爱易达5G NB-IoT模组级芯片助力智能穿戴设备小型化升级
来源 | 物联网智库2021-12-16 18:47:17
近期,欧孚通信推出了新一代5GNB-IoT电子校徽和体温监测智能手环,颇受市场好评。电子校徽功能上实现轨迹定位、户外时长监测,近视防控、家校沟通等对学生户外活动监测和安全管理的需求。这两款穿戴产品,都

近年来,智能穿戴设备一直保持着持续火爆应用的势头,尤以健康类穿戴设备和智慧校园穿戴产品表现抢眼,一方面是因为人们对家里小孩、老人及自身的健康安全监测及健康管理理念逐年提升,另一方面是对老人小孩的防丢安全监测的急迫需求驱动,特别是孩子在校园内外,脱离了家长的安全监管范围,再加上社会上针对小孩安全问题事件屡屡发生,迫切的需求推动智能穿戴产品大规模落地应用。

作为国内较早深耕智能穿戴领域的主要领军企业之一,上海欧孚通信技术有限公司(简称:欧孚通信)一直致力于成为全球领先的智能穿戴和定位跟踪解决方案。主要产品面向智慧校园、智慧养老、智慧医院、智慧司法、资产定位跟踪等行业领域,也是国内最早一批开发应用NB-IoT智能手环和电子校徽产品的企业。

近期,欧孚通信推出了新一代5G NB-IoT电子校徽和体温监测智能手环,颇受市场好评。电子校徽功能上实现轨迹定位、户外时长监测,近视防控、家校沟通等对学生户外活动监测和安全管理的需求,体温监测手环实现对人员轨迹定位、计步、体温、心率、血压、睡眠等健康监测功能,特别是当前疫情情况下,可远程实时监控体温信息,可提前发现体温异常人员情况,实现疫情防控,同时在此基础上,欧孚通信又在硬件结构上,将产品做到更为小型化和轻型化,实物如下。

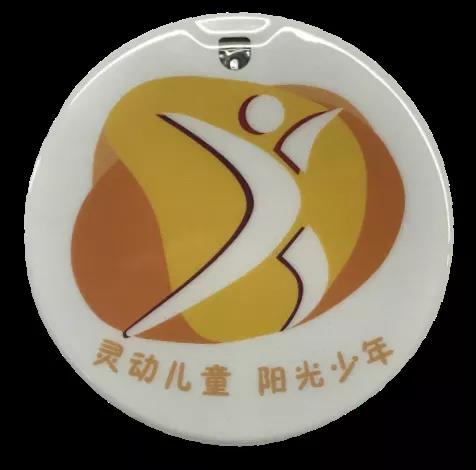

欧孚通信NB-IoT电子校徽实物图

欧孚通信NB-IoT电子校徽实物图

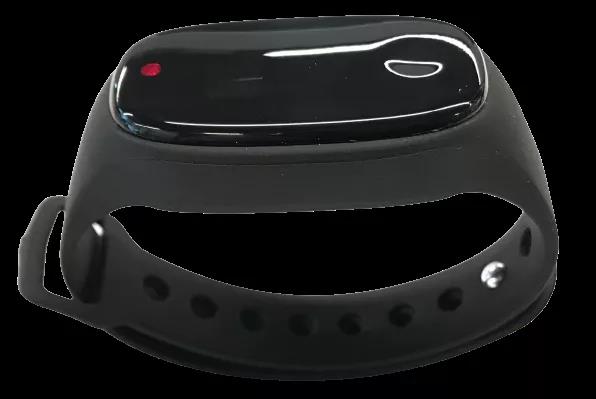

欧孚通信NB-IoT体温监测手环实物图

欧孚通信NB-IoT体温监测手环实物图

NB-IoT电子校徽呈圆形结构,直径约45mm,厚度约7mm,重量只有10g左右;智能手环主体长约43mm,宽约23mm,厚度约12mm,重量只有25g左右,相较于别家同类型校徽和手环,尺寸更小,重量也轻了不少,其中主要的应用特点是NB-IoT通信模组采用了苏州吾爱易达物联网有限公司(简称:吾爱易达)推出的全球最小体积5G NB-IoT模组级芯片——SNS521S,尺寸8*8mm,具体应用如下图:

集成SNS521S应用的NB-IoT电子校徽内部结构图

集成SNS521S应用的NB-IoT电子校徽内部结构图

集成SNS521S应用的NB-IoT智能手环内部结构图

集成SNS521S应用的NB-IoT智能手环内部结构图

SNS521S是吾爱易达推出的“全球最小体积”的高性能5G NB-IoT模组级芯片,具有极小体积、超低功耗、高集成度、支持多频段等特点。尺寸8mm*8mm*1.11mm。不同于其他NB-IoT模组,SNS521S一颗单芯片就能解决用户对NB-IoT无线通信业务需求,极大简化客户对电路的设计要求,且尺寸极小,可满足各类对体积有较高需求的联网产品。

主要特点:

  • 高集成度:NB-IoT模组级芯片,一颗芯片完全代替模组

  • 最小体积:8mm ×8mm ×1.11mm,LGA28封装

  • 工作电压:VBAT 2.2v~4.5v

  • 工作温度:-40℃~+85℃

  • 超低功耗:0.8 uA@PSM,110 uA@DRX(2.56s),10mA@RX

  • 发射功率:23dBm

  • 接收灵敏度:-117dBm

  • 工作频段:支持B3/B5/B8等国内及国外大多数地区NB-IoT网络频段

  • 技术标准:支持3GPP Release 14 NB-IoT技术标准

  • 接口支持:1xLPUART,1xDEBUG UART, 1xUSIM,1x WAKEUP,1xRESET,1xADC,1x天线接口

  • 远程升级:支持FOTA升级

  • 丰富协议栈:IPv4/IPv6/UDP/TCP/DTLS/LwM2M/MQTT/CoAP/ HTTP(S)/DFOTA等

  • 平台对接:支持OceanConnect/CTWing/OneNET等主流物联网平台对接

  • 认证能力:运营商入库/SRRC/NAL/RoHs/Reach

SNS521S模组级芯片与传统NB-IoT模组对比

SNS521S模组级芯片与传统NB-IoT模组对比

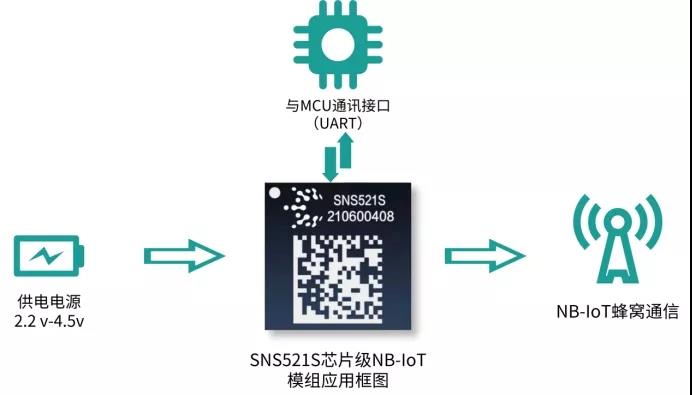

SNS521S模组级芯片应用框图

SNS521S模组级芯片应用框图
